CARA MEMBUKA DINAMO SEPEDA LISTRIK MODEL PLANETARY EBIKE

CARA MEMBUKA DINAMO SEPEDA LISTRIK

MODEL PLANETARY EBIKE

Motor dinamo pada penggerak sepeda listrik MTB kali ini yang akan dibahas adalah yang model planetary mode. Jika yang anda harapkan adalah motor BLDC hub motor model direct drive motor, maka artikel pembahasannya ada disini: CARA MEMPERBAIKI DINAMO MOTOR LISTRIK.

Dinamo ebike planetary mode memiliki konstuksi yang berbeda. Motor jenis planetary memiliki keunggulan: dimensi yang kecil, power amper yang kecil namun memiliki power tanjakan yang luar biasa bagus untuk sebuah sepeda. Pada artikel ini akan dibahas secara lengkap bagaimana motor ini bekerja, bagaimana cara membukanya, terdiri dari bagian apa saja part motor ini dan bagaimana cara perawatan serta perbaikannya.

Step langkah-langkah membuka motor.

Step 1. Ambil dinamo motor dari sepeda, dan lepas semua baut pada as motor

Buka semua baut yang mengelilingi dinamo

Dorong as dari sisi sebaliknya. (sisi kiri pada gambar)

Motor setelah terbuka

Step 2. Ambil kesatuan planetary gir

Buka kunci circlip dengan tang khusus circlip

Setelah mengambil planetary gir, maka akan terlihat bagian ini.

Ambil spies dan buka circlip kedua

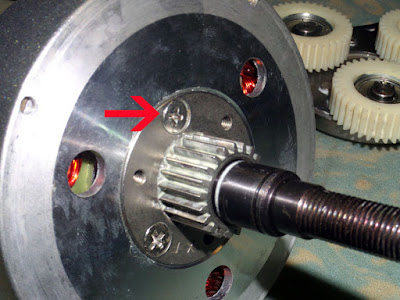

Buka baut ini untuk mengambil sun gear.

sun gear

Step 3. Mengambil rotor winding dari stator.

Ambil circlip kecil di dalam as, dan dorong ruang casing magnetnya.

Rotor magnetic winding

Stator winding

Ini adalah 3 posisi hall sensor dinamo,

sekarang perbaikan mengganti hall sensor cukup mudah.

Step 4. Cara mengganti planetary gir.

Ini adalah proses yang mudah, hanya mengambil circlip ring dan melepas planetary.

Info pembelian gir planetary mudah didapat di Bogipower electric.

nylon gear di planetary gear sistem

one way clutch yang berada didalam planetary carrier.

Pengenalan nama sparepart bagian:

nama bagian dari planetary sistem

1. Sun gear

2. Planet gear

3. Planetary carrier

4. One way clutch system

lalu ting gear ada dimana??

1. ring gear is in outside case

2. out case bearing

General name all part.

1.    Stator winding: tempat dimana kumparan, hall sensor, as motor dan kabel motor berada disini.

2.    Rotor winding: tempat yang terdiri dari 20 magnet di sekelilingnya, dan terdapat 2 buah bearing.

3.    Outcase motor: adalah casing luar motor dan disini terdapat ring gir planetary di dalamnya.

4.    Sun gear: gir matahari pusat plaetary.

5.    Planet gir set: terdapat 3 buah roda gigi planet gir dan didalam set ini terdapat one way clutch.
